Переключение передач на руле

Видео:Зачем нужны подрулевые лепестки? На примере BMW F30Скачать

7 самых странных способов переключения передач в автомобиле

В вашем автомобиле автоматическая или механическая коробка передач? В любом случае, это означает, что процесс уже давно выработан до автоматизма. Скорее всего, вы даже не можете представить себе, что переключение передач может происходить как-то иначе.

Кнопочная беда Porsche

Коробка передач с двойным сцеплением PDK впервые была установлена на Porsche 911 в 2008 году. Это действительно отличная коробка передач, если бы дизайнеры по интерьеру Porsche не накосячили.

Вместо привычных подрулевых лепестков, Porsche установил щелкающие кнопки на каждой стороне рулевого колеса. Для переключения на повышенную передачу нужно было нажать на кнопку, а для перехода на пониженную — потянуть на себя.

Помимо того, что система позволяла водителю переключать передачи вручную во время движения всего одной рукой, система, по-видимому, не приносила реальной пользы, и водители считали её слишком сложной.

К счастью, в настоящее время Porsche полностью перешли на подрулевые лепестки.

Citroen DS

Управление коробкой передач у Citroen DS было возложено на элегантный подрулевой рычажок с хромированной ножкой. И это, скорее всего, напомнит вам ГАЗ-М20 «Победа» или ГАЗ-21 «Волга», если бы не одна особенность.

Дело в том, что коробка была снабжена полуавтоматическим гидравлическим приводом. Это означало, что во время движения при переключении передач можно было не выжимать сцепление, достаточно было снять ногу с педали газа.

Ford Model T

Мы должны быть искренне благодарны Форду Модели Е за то, что он навсегда изменил автомобильный мир, став, фактически, первым массовым автомобилем. Но процесс переключения передач был сущим адом, по сегодняшним меркам.

В коробке передач был применен планетарный механизм с управлением при помощи блокирующих отдельные его элементы ленточных тормозов. Это почти как в современных автоматических коробках, только управлять всем этим водитель должен был вручную.

Для переключения передачи нужно было нажать на одну из педалей, переключив скорость подрулевым рычагом. При этом водитель должен был держать нажатой вторую педаль, отвечающую за движение автомобиля (но это не педаль акселератора, им был рычаг на руле).

Abarth 695 BiPosto

Самый экстремальный Fiat 500 предлагает, пожалуй, самую безумную дополнительную опцию, когда-либо установленную на автомобилях такого класса: гоночную коробку передач (в оригинале она называется «dogring gearbox»).

Это механическая трансмиссия без синхронизаторов, прямо как на ГАЗ-53А из автошколы. Т.е. вам придется делать перегазовки во время переключения передач, или коробке быстро придет конец.

Очевидно, что совершенно непрактично для современного дорожного автомобиля, особенно учитывая, что такая опция стоит 700 тысяч рублей.

Bendix Electric Hand

Странное название, да? «Электрическая рука» устанавливалась на американские автомобили 1930-х годов, например на Cord 912. Это обещало сделать переключение передач максимально простым и легким, используя всего лишь пару пальцев.

С помощью миниатюрного селектора на рулевой колонке водитель мог выбрать нужную передачу, после чего вакуумные сервопривод подготавливал коробку передач к переключению на нужную передачу. Затем оставалось лишь опустить сцепление, чтобы передача переключилась.

Довольно неплохо для довоенного автомобильного мира, не правда ли?

Hurst Lightning Rods

Сколько рычагов коробки передач в вашем автомобиле? Один? Отлично. А как насчет трёх?

Подобная опция появилась еще в 80-х годах. Именно тогда в США активно развивался дрэг-рейсинг, и эта коробка могла совместить дорожную езду с гонками.

Первый рычаг — это обычный селектор автоматической коробки передач (P-R-N-D). Зато два других позволяли вручную переключаться с 1-ой на 2-ю и со 2-й на 3-ю.

Mitsubishi Super Shift

Помните, когда Porsche решил оснастить 911-й семиступенчатой коробкой передач? Это было в 2011 году. Это казалось безумием. Семь скоростей вперед? У большинства наших горных велосипедов было меньше.

Оказывается, еще в 1970-е годы Mitsubishi ставила восьмиступенчатые коробки передач на обычные хэтчбеки. Коробка называлась Super Shift. Она появилась из-за особенностей компоновки одного из первых переднеприводных автомобилей марки.

https://www.youtube.com/watch?v=GOhC_znHnKQ

Для соединения понадобился второй вал холостого хода, что впоследствии привело к его использованию в качестве отдельной двухскоростной коробки передач. То есть тут было восемь передач вперед и… две передачи заднего хода!

Проблема заключалась в том, что переключение между обычными передачами и вторым валом требовало от водителя манипулирования двумя рычагами одновременно.

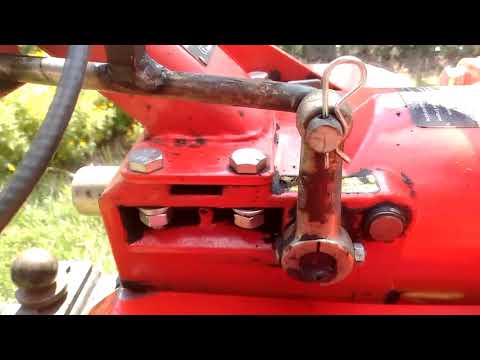

Видео:Рычаг переключения передач на руле. Мотоблок НЕВА МБ-2Скачать

Подрулевые лепестки переключения передач: что это и для чего нужны?

Многие современные автомобили лишены привычной всем нам кулисы для переключения скоростей. Эта функция перенесена на небольшие рукоятки, которые выглядывают из-за руля.

Они имеют немного странное и не каждому водителю понятное название «подрулевые лепестки переключения передач».

Это нововведение стоит детально изучить, поскольку всё большее количество автопроизводителей оснащают этим элементом свои новинки.

С помощью подрулевых лепестков можно переключить передачу не убирая руку с руля

Как появились эти странные приспособления

Многие новшества, которыми успешно пользуются водители, появились благодаря спортивным соревнованиям с участием спорткаров. Вот также случилось и с новыми механизмами для скоростного переключения, сосредоточенными возле руля.

Впервые подрулевые лепестки переключения передач появились на моделях итальянского производителя Феррари.

За счёт этих устройств гонщики получали важное преимущество перед другими участниками соревнований — возможность не отрывать руки от руля, чтобы переключить передачу.

Всё их внимание было сосредоточено на дороге, что увеличивало шансы на победу и повышало безопасность для водителя. С того времени не только автогонщики стали пользоваться подрулевыми системами, но и обычные водители получили такую возможность, покупая серийные модели от современного автопрома.

Этот механизм представлен в виде пары пластиковых небольших рычагов, которые находятся за рулём. Их использование удобно не только для водителя, но и для впереди сидящего пассажира.

Принцип работы и процесс использования

Когда пользователь нажимает на лепесток, происходит передача сигнала в систему управления, которая установлена в коробке передач. Электронный блок приводит в активный режим работы соленоиды автоматической трансмиссии в результате чего меняется передаточное число.

Автоматика активирует необходимую передачу. К лепесткам не подведены приводы, поскольку за всё отвечает электроника.

Эта особенность позволяет не ограничиваться в выборе места для установки лепестков, но всё же самым удачным и оптимальным по многим параметрам является подрулевая область.

Подобным механизмом могут похвастаться современные коробки передач, на которых установлено всего два сцепления. Традиционные автоматические коробки оснащаются подобной системой реже. Если подрулевая система управления трансмиссией долго не используется, то автоматика её отключает и активирует обычный режим для управления коробкой передач.

Подрулевые лепестки представляют собой пластиковые рычажки

Больше всего удобство использования лепесткового подрулевого механизма ощущается во время активного вождения. Например, водителю требуется сделать обгон. Для этого манёвра потребуется резко увеличить скорость.

Автоматический режим переключения передач будет работать в своём привычном режиме, а использование лепестков позволит повышать обороты мотора и менять передачи на предельных показателях мощности силового агрегата.

Такое управление снижает вероятность возникновения ДТП во время обгона, которые часто случаются с автомобилями с автоматической трансмиссией.

https://www.youtube.com/watch?v=3PUKvy9lh04

Многие автопроизводители работают над усовершенствованием лепестковых механизмов управления автоматической трансмиссией. Удачный вариант представили конструкторы, которые работали над Mazda 6.

На рулевой колонке этого автомобиля установлены не только лепестки, но и рычаги для снижения скоростного режима.

Таким образом, пользователь может одной рукой полноценно регулировать скорость своего передвижения.

Лепестковый механизм для механической трансмиссии

Подрулевые лепестки переключения передач всегда были связаны только с автоматической трансмиссией. Это было нормальное явление, и никто даже не задумывался о том, чтобы соединить лепестковый механизм с МКПП.

Удивили американцы, которые представили общественности своё изобретение. Они заменили ручную трансмиссию на подрулевую лепестковую систему. Кулиса в процессе вождения не используется, а вот традиционные три педали остаются.

Для соединения привода и коробки передач используются переходники.

Можно ожидать серийного выпуска таких автомобилей, популярность которых уже сейчас не вызывает сомнения.

Преимущества и недостатки лепестков

С лепестковым подрулевым механизмом водитель может не отвлекаться от управления ТС и не убирать руку с руля, чтобы совершить манёвр на дороге. Это главное преимущество, которое выделяют эксперты и пользователи авто с лепестками. К тому же они прекрасно выглядят и преображают салон автомобиля.

К сожалению, минусы также имеются. Начать стоит с высокой стоимости, которая может стать весомым аргументом для отказа от покупки автомобиля. Пользователю ТС с лепестковым механизмом придётся полностью доверить процесс управления компьютерным системам. А это не каждому водителю по душе.

Инновации делают нашу жизнь удобнее и безопаснее. Их не нужно отвергать и сторониться. Если вы можете позволить себе приобрести автомобиль с подрулевыми лепестками для управления трансмиссией, то именно так и сделайте.

Видео:Что такое типтроник, как пользоваться и принцип работыСкачать

Как правильно переключать передачи на механике: учимся идеальному вождению

Всем привет! Многие хотят сесть за руль автомобиля и насладиться преимуществами личного авто. Но прежде чем это сделать, вам предстоит пройти сложный этап обучения. Практика наглядно показывает, что основные проблемы возникают с тем, как правильно переключать передачи и на механике.

Изначально самым сложным для новичка кажется просто научиться трогаться с места. Но буквально за несколько практических занятий этот момент можно отработать до автоматизма.

А вот переключаться на механической КПП в движении сложнее. Это постепенный процесс выработки рефлекса, позволяющего своевременно и, не отвлекаясь на сам рычаг, переходить с одной скорости на другую практически на уровне интуиции.

Ключевым правилом является обязательное использование педали сцепления. В теории можно научиться переключаться без сцепления, но тогда коробка долго не прослужит, и в скором времени ее придется менять. Потому при торможении и на разгоне педаль сцепления и рычаг КПП обязаны работать в тандеме.

Важные нюансы

В идеале машина должна ехать без рывков, переходя с одной скорости на другую. При покупке подержанного авто или новой машины все покупатели обязательно смотрят на такой нюанс комплектации как тип используемой КПП.
Объективно самой простой в плане управления машиной считается автоматическая коробка.

Но важно понимать, что существует целый ряд разновидностей КПП, а не простое деление на механику и автомат. Недавно мы изучали с вами особенности секвентальных коробок, а также детальнее знакомились с вариатором. Советую еще раз перечитать и обновить собственный багаж знаний относительно автомобильных коробок переключения передач.

В плане надежности и долговечности пока прочно первую позицию удерживает классическая механика.

https://www.youtube.com/watch?v=bp7YDaw9jNo

При грамотном использовании машина может разогнаться достаточно быстро, выжимая максимум из установленного двигателя. Но когда мотор мощный, а водитель не умеет правильно переключаться, тогда никакие лошадиные силы вам не помогут.

Для всех МКПП действует один общий принцип. Заключается он в том, что сначала выжимается сцепление, далее переключается скорость, после чего педаль сцепления опускается.

Когда выполнять переключение

Переключение должно осуществляться плавно, но одновременно быстро.

Многих справедливо интересует, когда именно нужно осуществлять переход с одной скорости на другую. Хотя машины и коробки есть разные, существует усредненные показатели. А именно:

• Первая скорость предназначена в основном для старта, и для активной езды не используется. Актуальная скорость здесь от 0 до 20 километров в час;
• Вторая скорость разгонная и служит для передвижения на малой скорости в диапазоне от 20 до 40 километров;
• На третью водитель должен переходить, когда требуется разогнаться с 40 до 60 километров в час;
• Четвертая подходит для скоростей от 60 до 80 километров в час;
• Пятая и шестая скорость для движения более 80 километров в час.

Эти цифры условные и средние, поскольку существует целый ряд других факторов, влияющих на езду.

Представленная схема актуальна для машин, которые не нагружены и движутся по дороге без сопротивления в виде песка, глубокого снега или крутого подъема. Если же такие сопротивления есть, тогда переходить на следующую передачу рекомендуется немного позже.

Автомобилисты и автоинструкторы разработали полезную памятку, которую рекомендуют запомнить новичку. Суть заключается в следующем:

• Первую передачу всегда рекомендуется использовать исключительно для того, чтобы тронуться с места;
• После старта следует сразу же включать вторую скорость;
• Вторая передача служит в качестве разгонной скорости на МКПП;
• Третья является оптимальной при обгонах;
• Четвертая лучше всего проявляет себя при езде в городских условиях;
• Пятая и шестая служат для скоростных трасс, шоссе и автомагистралей.

Также при необходимости вы можете осуществлять переключение не по порядку, сбрасывая с высшей на низшую, чтобы затормозить двигателем.

В сети есть целый ряд наглядных видео о том, как на автомобиле с механикой следует правильно орудовать рычагом переключения скоростей. Детально рассматриваются как повышенные, так и пониженные передачи.

Процесс переключения

При прямолинейном движении и во время поворота водителю требуется менять текущую скорость, выставленную на механике.

Делается это по определенному алгоритму, который можно представить в следующем виде:

• Плотным движением левой ногой выжимается в пол педаль сцепления;
• одновременно с этим необходимо отпустить ногу с педали газа;
• плавно, но быстро выбирайте на коробке нужную передачу;
• при прохождении рычага сначала возвращаетесь в нейтраль, а затем уже в необходимую скорость;
• далее сцепление отпускается;
• параллельно начинается работа педалью газа, чтобы не терять скорость и обороты;
• после полного отпускания сцепления прибавляется хороший газ.

Каких-то строгих и жестких ограничений в плане последовательности перехода на скорости нет. Никто не заставляет переключаться в строго заданном порядке, от 1 и до последней передачи.

Но если вы будете пропускать скорости, тогда на разгон придется тратить больше времени и обороты начнут падать.

Распространенные ошибки

Ошибка новичков обычно стандартная, и заключается она в несогласованном действии рычага механики и педали сцепления. В итоге машина теряет скорость, а порой глохнет.

Автомобилисты, которые лишь недавно сели за руль, часто легко идентифицируются не только по значку У на стекле, и по рассеянному и резкому переключению.

Когда авто трогается, неопытные водители регулярно рано бросают сцепление. Как итог, машина дергается, а сама коробка постепенно выходит из строя.

https://www.youtube.com/watch?v=X6mCO2KFOXk

Учитывая диапазоны скоростей, актуальных для переключаемых передач, многие считают, что когда машина не едет более 40 км/час, переходить со 2 на 3 передачу не нужно. Но запомните, что повышенная передача не обязательно требует повышения скорости. Вы можете смело выжимать третью, но ехать при этом установленные ограничительным знаком 40 километров.

Повышенная передача лишь позволяет ехать быстрее. То есть при выборе 3 скорости вам будет проще с 40 разогнаться до 80-100 километров в час, на это уйдет меньше времени и двигатель будет лучше себя вести, нежели при разгоне со второй скорости. Наличие возможности ускориться не обязывает вас ускоряться.

Дельные советы

Дам еще несколько общих рекомендаций, а также затрону тему того, на каких оборотах стоит осуществлять переключение, если водитель предпочитает ориентироваться по тахометру. Это актуально для новичков, которые пока просто не умеют опираться на звук мотора.

• Всегда старайтесь держать ногу на специальной площадке для отдыха. Не держите ее непосредственно над педалью;
• Отрегулируйте положение кресла относительно коробки под себя. При переключении вы не должны тянуться к рычагу;
• Выполняя действия с коробкой, левую руку обязательно перемещайте в центр рулевого колеса, в его верхнюю точку. Это позволит при необходимости только с помощью одной руки выполнить экстренный маневр;
• Изначально рекомендуется переключаться по тахометру;
• Если у вас дизель, тогда переход с передачи на передачу осуществляется на 1500—2000 оборотах;
• Для бензиновых актуальным диапазоном на тахометре является 2000—2500 оборотов в минуту.

Это действительно важные рекомендации, которых следует строго придерживаться.

Все приходит с опытом и практикой. Но грамотная работа с МКПП позволяет существенно экономить топливо, сохранять в целостности узлы коробки, двигатель и педальный узел, а также использовать на максимум каждую лошадиную силу.

Видео:ВАРИАТОР - КАК ПОЛЬЗОВАТЬСЯ ПОДРУЛЕВЫМ ПЕРЕКЛЮЧАТЕЛЕМСкачать

Все о подрулевых лепестках переключения передач

Не все водители могут ответить на вопрос — подрулевые лепестки переключения передач — что это и чем они удобней привычных систем? Попробуем восполнить этот пробел и подробней расскажем об этой системе переключения передач, поскольку по мнению многих за ними большое будущее.

Рулевая колонка Феррари с рычажками переключения передач

Мысль расположить рычаги переключения скоростей на руле впервые была реализована на спортивных авто.

Подобные конструкции появились в восьмидесятых годах минувшего столетия на болидах, участвующих в заездах Формулы-1. Самой первой командой, установившей подрулевые лепестки на гоночный авто, стала Феррари.

Позднее эти системы начали устанавливать на гоночные авто других марок, а еще через некоторое время они появились на обычных серийных машинах.

Более активно лепестковая конструкция передач начала применяться после появления систем наподобие Типтроник. Эта вспомогательная опция АКПП предоставляет возможность изменения передаточного числа на усмотрение водителя.

Необходимую скорость выбирает водитель, а Типтроник непосредственно включает нужную передачу. Переключатель автоматической коробки, оборудованный системой передач Типтроник, располагает дополнительной колеей, куда перемещается рычаг и включается ручное переключение скоростей.

Подобные трансмиссионные системы впервые начали устанавливать в начале девяностых на некоторых моделях Порше.

Устройство

В сущности подрулевые лепестки представляют собой пару пластиковых рычажков, при нажатии на которые происходит переключение скоростей. Располагаются они под рулем, что исключительно удобно не только для водителя, но и для пассажира, находящегося на переднем сиденье.

https://www.youtube.com/watch?v=BJybdWtg-mg

Пластиковые рычажки

Удобство подобных лепестков переключения передач в особенности ощущается при активной езде, например, когда нужно увеличить скорость во время обгона.

В данном случае автоматика начнет переключать скорости в нормальном режиме, а применение подрулевых лепестков даст возможность раскручивать мотор, изменяя передачу на пределе его мощности для увеличения ускорения.

Принимая во внимание, как часто случаются аварии во время обгона, такие лепестки — это хорошее подспорье для водителя.

Принцип работы

Во время выжима от рычага передается сигнал на электронный блок, активирующий соленоиды АКПП, и меняется передаточное число. Управляющему автомобилем остается лишь выбрать момент переключения, а компьютер с помощью электроприводов сам включит нужную скорость.

То, что приводы не подключены к подрулевым лепесткам напрямую, дает возможность расположить их в любом месте, но наиболее подходящее это все-таки подрулевое. Имеются и альтернативы этих конструкция. К примеру, на Мазде шестой серии рулевая колонка оборудована не только парой лепестков, но и рычажками снижения скорости с двух сторон.

Это сделано, чтобы управляющий автомобилем имел возможность и увеличить и снизить скорость одной рукой.

Управление одной рукой

Включение ручного управления в различных конструкциях может происходить либо простым нажатием на лепестки, или же выбором этого режима на главном селекторе. В случае если лепестками не пользоваться длительное время, то специальные системы автоматом переведут трансмиссию в обычный режим управления.

Подрулевые лепестки для МКПП

До недавних пор подрулевые лепестки устанавливались только на автоматические трансмиссии. Но конструкторы фирмы Master Shift из Соединенных Штатов на автошоу в Лас-Вегасе продемонстрировали инновационную и достаточно перспективную концепцию в данном направлении.

Их изобретение дает возможность заменить коробку с ручным управлением на систему с подрулевыми лепестками. В автомобиле остаются три педали, но традиционная ручка механической коробки не применяется. Блок привода и коробка соединены посредством переходников.

Под педалью сцепления находится специальный датчик, фиксирующий размыкания дисков, а далее с помощью лепестка происходит выбор необходимой передачи.

После выжима педали сцепления происходит разъединение дисков, электрический привод подводит требуемую ступень и смыкаются диски.

Конструкторы установили специальные системы, блокирующие электрический привод во время выбора задней скорости, если автомобиль движется вперед.

Вполне вероятно, что в ближайшее время авто оборудованные такой системой переключения скоростей будут выпускаться серийно.

 Загрузка …

 «Подрулевые рычажки на автомобиле Мазда 6»

В этом видео показано, как автомобиль Мазда 6 управляется с помощью подрулевых рычажков.

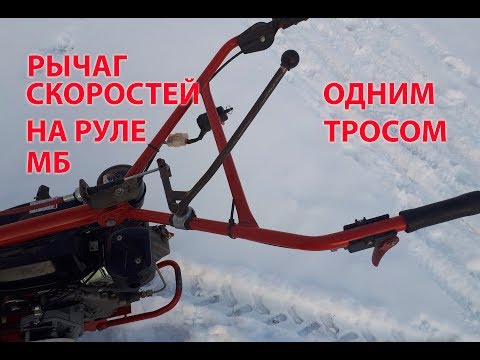

Видео:Мотоблок Нева ручка переключения передач на рульСкачать

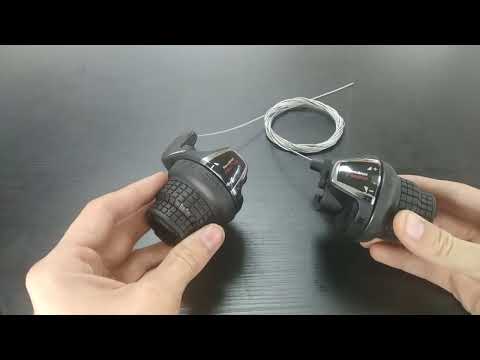

Виды переключателей скоростей на руле велосипеда, нюансы установки

Велосипеды пользуются огромной популярностью, так как не только полезно для здоровья, но и экологичны, доступны по стоимости.

Функциональность двухколесных транспортных средств зависит от грамотного устройства конструкции.

Одним из важнейших элементов современных изделий является переключатель скоростей на велосипеде на руле, удобный и практичный. С его помощью можно регулировать процесс езды на разных участках маршрута.

Особенности детали

Переключатели скоростей, или манетки, представляют собой специальные устройства, которые используются для смены передачи на велосипеде. Принцип работы изделий заключается в воздействии на тросики — при натягивании либо ослаблении механизма цепь перемещается на нужную звездочку. Приспособление состоит из нескольких элементов:

• ручки манетки;
• фиксаторной пружины;
• подвижного блока;
• намотанного тросика;
• рычага подвижного блока;
• корпуса.

Манетка является элементом, отличающим многоскоростные велосипеды от односкоростных. Первые устройства устанавливались на раму, впоследствии, для удобства спортсменов, производители стали крепить их на руль. Профессиональное название изделий — шифтер.

https://www.youtube.com/watch?v=MxaagIrows8

Если байк оснащен парой переключателей скоростей, то на руле велосипеда монтируют два шифтера: слева — для управления передними устройством, справа — задним. К преимуществам манеток относятся:

• простота конструкции;
• легкий вес;
• множество режимов;
• доступная стоимость.

Среди недостатков отмечают сильное влияние внешних негативных факторов, необходимость проведения регулировки, правильного обслуживания. Переключатель может сломаться при падении велосипеда, а сменить передачу байка, который стоит на месте, невозможно.

Современные манетки представляют собой тонкие механизмы, которые нуждаются в грамотной разработке и серьезном обслуживании.

Разновидности переключателей

Существует 3 типа устройств, предназначенных для переключения скоростей на велосипедах. Два из них имеют принципиальные отличия друг от друга, третий сочетает в себе характеристики обоих шифтеров. Каждый вариант имеет свои достоинства и недостатки:

1. Внешний. Является наиболее распространенным, устанавливается на любые модели байков. Классическая система состоит из пары переключателей — для больших и задних звезд. Принцип работы заключается в механическом перемещении цепи, что происходит благодаря специальной рамке. Плюсы устройства: надежность, простота настройки, обслуживанию, легкий вес, доступная стоимость. Минусы: подверженность погодным условиям, повышенный износ цепи, невозможность смены передачи, если велосипед не находится в движении.
2. Внутренний или планетарный. По внешнему виду напоминает обычную тормозную втулку. Смена скоростей производится не при помощи перебрасывания цепи с одной звездочки на другую, а за счет изменения передаточных чисел внутри устройства. Работает механизм точно так же, как автомобильная коробка передач. Плюсы: защита от внешней среды, возможность переключения с 7 на 2, с 1 на 5, независимо от того, едет байк или стоит, простота обслуживания. Минусы: сильное трение узлов, большой вес.

Комбинированные переключатели скоростей на велосипедах, которые крепятся на руле, представляют собой гибрид внешних и внутренних устройств. Модель дает пользователю гораздо больше возможностей. К преимуществам таких манеток относятся универсальность, возможность использования независимо от размеров звезд. К недостаткам стоит отнести не слишком удобную эксплуатацию, высокую стоимость.

ВнешнийВнутренний

Лучшие производители

В настоящее время велосипедные манетки выпускает множество компаний по всему миру. Самыми лучшими считаются 3 производителя:

1. Shimano. Сегодня продукция этого японского бренда получила наибольшее распространение. Ее отличают высокая функциональность, качество конструкции, долговечность, надежность. Механизмы для велосипеда производят из прочных материалов с использованием современного оборудования. Спортивные манетки представлены несколькими сериями: Shimano Deore и Sram ESP 7.0 (имеют повышенный запас прочности, легкий вес), Alivio, Sram ESP 5.0 и Sram ESP 4.0 (устройства немного слабее профессиональных). Для любительской езды подойдут модели Acera и Sram ESP 4.0. Изделия неприхотливы в эксплуатации, пригодны для ремонта.
2. Sram. Американский бренд, который выпускает 10 различных групп оборудования для велосипедов: Х.0 (манетки профессионального уровня), Х-9, Х-7 (полупрофессиональный класс), SX (навески для байков с 24–27 передачами), 3.0 (модели для начинающих спортсменов).
3. Microshift. Многие велосипедисты считают манетки Shimano слишком мягкими, а элементы Sram — чересчур жесткими. Золотой серединой станет продукция тайваньского бренда. Рычаги располагаются максимально удобно, переключение скоростей можно производить большим пальцем. Microshift TS50 выпускают для шести- и семискоростных трещоток и кассет, TS70, TS75 оптимальны для велосипедов с 8–9 звездочками.
4. Rohloff. Компания занимает лидирующие позиции по сложности механизмов. Шифтеры включают в себя до 14 планетарных составляющих. Модели характеризуются большим числом передаточных отношений, высокой эффективностью работы.

Перечисленные компании давно работают на рынке, имеют хорошую репутацию. Популярность их продукции обусловлена высоким качеством, надежностью, практичностью механизмов.

ShimanoSramMicroshiftRohloff

Советы по выбору и эксплуатации

Разобравшись, что такое манетки, установленные на велосипедах, можно задуматься о выборе подходящей модели. Внимания заслуживает несколько критериев:

1. Способ крепления. Чаще всего механизм фиксируют при помощи хомута, при этом нельзя забывать о том, что трубы конструкции могут иметь разный диаметр.
2. Направляющие рамки. Устройство подбирают, учитывая количество установленных звездочек.
3. Тип механизма. Сегодня на рынке представлены разнообразные модели: фрикционные, индексные однорычажные, типа grip-shift, варианты, совмещенные с тормозными ручками, а также триггерные манетки.

Правильная эксплуатация устройств очень важна для велосипедиста, поскольку позволяет ездить гораздо комфортнее и быстрее. Кроме того, грамотное обращение значительно увеличит длительность службы цепи и звездочек. Пользование шифтерами должно осуществляться в соответствии с несколькими рекомендациями:

• при старте лучше устанавливать низкие скоростные режимы;
• меняют передачи без скачков, плавно;
• перед подъемом в гору необходимо заранее снизить скорость;
• менять режим стоит только в период спокойной езды;
• перед переключением на долю секунды необходимо уменьшить нагрузки, приходящиеся на педали.

При смене передачи не рекомендуется допускать больших перекосов цепи, поскольку это повышает ее износ. Выполнение простых советов, независимо от того, какие манетки, используются, поможет повысить уровень катания, позволит продлить срок эксплуатации байка.

https://www.youtube.com/watch?v=S8PT8AESkJo

Подбор подходящей передачи производят на основе индивидуальных ощущений. Основной критерий — легкое кручение педалей, это примерно 80–110 оборотов в минуту.

ФрикционныеИндексные однорычажныеGrip-shiftТриггерные

Нюансы установки и регулировки

Процесс монтажа и настройки манетки велосипеда — несложная работа, с которой можно справиться самостоятельно. Прежде всего, следует подготовить необходимые инструменты:

• отвертку;
• плоскогубцы;
• набор шестигранников;
• запасные тросики.

Многие мастера не знают, как снять манетку с руля. Для этого следует выкрутить заглушку, закрывающую канал на переключателе, открутить трос, выставить первую передачу. После этого элементы нужно извлечь, снять грипсу, ослабить болт-фиксатор и полностью демонтировать деталь.

Процесс установки обычно не вызывает никаких сложностей. Манетку надевают на нужное место рулевой трубы, затем фиксируют крепежный винт, устанавливают тросик. Регулировку проводят после значительного пробега или появления проблем с переключением скоростей. Процедуру выполняют следующим образом:

• ручку ставят так, чтобы самая маленькая звездочка находилась впереди, большая — сзади;
• откручивают тросик;
• положение рамки меняют при помощи винта ограничителя;
• тросик передней манетки слегка натягивают;
• переключают передачу на среднюю звезду, проверяют, касается ли цепь внешний рамки, если да, то трос необходимо затянуть туже;
• переключают передачу на маленькую звездочку для контроля легкости процедуры.

Ремонт переключателей также можно выполнить своими руками. Если смена передачи происходит туго, стоит спустить тросик либо проверить его на наличие перегибов. Если цепь трется о панель механизма, последний регулируют болтом на контрольной ручке. Прокрутка полотна свидетельствует о сильном износе устройства и необходимости замены элемента.

Выставить ручку так, чтобы самая маленькая звездочка находилась впереди, а большая — сзади, затем вкрутить винт натяжения тросика на манетке, оставив 2 оборотаИспользуя винт ограничителя, поменять положение рамки и слегка натянуть тросик передней манеткиПереключить передачу на среднюю звезду и при необходимости затянуть туже тросПереключить передачу на маленькую звездочку для контроля легкости процедуры

Вам также может понравиться

Видео:решил проблемму переключения передач на мопеде карпаты,переключение передач рычагом на рулеСкачать

Почему стоит научиться пользоваться подрулевыми переключателями передач

Подрулевые переключатели, отвечающие за выбор ступени в коробке передач, ранее использовались исключительно в мощных гоночных автомобилях, позволяя водителю не отрывать руки от руля и улучшать разгонную динамику на драгоценные доли секунды. Но времена изменились и сегодня подобные технические решения уже доступны на новом Ford Escape и даже минивэне Honda Odyssey.

Особенности конструкции и сфера её применения

Сама по себе идея перенести рычаг переключения автоматической коробкой передач на рулевую колонку совсем не нова, ещё с середины прошлого века в США подавляющее большинство автомобилей оснащались именно таким механизмом. Так что подрулевые лепестковые переключатели – всего лишь логичное развитие конструкции в соответствии с современными реалиями.

 Как передаточное отношение определяет характер автомобиля

В большинстве случаев такой новаторский подход не находит должной поддержки в виде покупательского спроса, поскольку люди не хотят менять собственные привычки. Дело в том, что на подсознательном уровне возникают, прежде всего, вопросы надёжности конструкции, а также возможность использования традиционных поворотников и риск задеть при этом рычажок переключения передач.

«В любом случае, определённый процент покупателей захочет приобрести автомобиль именно с такой конструкцией», — говорит Эрих Хеушле, инженер Fiat Chrysler Automobiles. Он работает над гоночным брендом SRT FCA с людьми, отвечающими за создание таких автомобилей, как как 707-сильный Dodge Challenger SRT Hellcat.

Хеушле также является одним из членов элитной группы инженеров FCA, которая была создана для тестирования проектируемых транспортных средств на пределе их возможностей. То есть, он имеет право вносить свои предложения в конструкцию до тех пор, пока она не станет отвечать его высоким требованиям.

«Подрулевые манипуляторы коробки передач в настоящее время воспринимаются скорее как роскошь или функция, облегчающая вождение, нежели высокопроизводительная конструкция, и всё это благодаря отточенному механизму работы автоматики», — сказал он.

«Мы прилагаем огромные усилия для того, чтобы автоматика функционировала идеально».

В большинстве автомобилей подобные переключатели используются для облегчения процесса управления и быстрого выбора нужной передачи.

Как правило, рычажок по правую сторону от руля используется для перехода на повышающую передачу, а по левую – на пониженную.

Автомобили, оснащённые автоматической коробкой передач, могут иметь и другие способы переключения, например, с помощью кнопок на селекторе, или переключения в ручной режим и выбора ступени с помощью рычага.

«Вы можете использовать подрулевые переключатели вместе с круиз-контролем, что позволит держать двигатель в строго определённом режиме оборотов», объяснил Хеушле, добавив, что производительность может быть самой популярной причиной использования такого механизма. Стоит отметить, что он имеет огромный опыт в конструировании спортивных автомобилей, так что техническая сторона вопроса обусловлена скорее стремлением реализовать весь потенциал создаваемой машины.

https://www.youtube.com/watch?v=RlKaps0l4wM

Он рассказал, что в автоматическом режиме восьмиступенчатая автоматическая трансмиссия ZF, установленная в Challenger SRT Hellcat, способна осуществлять переключения всего за 160 миллисекунд, что довольно быстро и может даже конкурировать с некоторыми автомобилями с двойным сцеплением, которые часто упоминаются как самые быстрые из продаваемых транспортных средств.

Для справки: Bugatti Veyron способен сдвинуться с места за 8 мс, в то время как Nissan GTR делает это за 150 мс. Но спорт и стремление к рекордным показателям – не единственная сфера применения подрулевых манипуляторов коробки передач.

Фактически, Хеушле объяснил, что большая часть статистических данных, которые SRT приводит в своих релизах, достигается на автомобиле в автоматическом режиме.

«Я хочу, чтобы переключатели вообще были излишними», — сказал он, объяснив, что ручное переключение для таких автомобилей может быть не самым эффективным. «На треках, на которых мы тестируем свои изделия, это излишняя функция.

Но опять же, не все дороги похожи на наши образцовые полигоны, в результате чего и сохраняется необходимость использования ручных переключателей».

Он также пояснил, что на гоночной полосе, где SRT Hellcat является лидером по большинству показателей, автоматический режим является самым быстрым методом достижения финишной черты. Hellcat разгоняется от нуля до 100 км/час в середине рабочего диапазона третьей передачи.

А National Hot Rod Association (NHRA) документально зафиксировал прохождение официальной дистанции в четверть мили за 11,2 секунды с гражданскими шинами или 10,8 секунды на радиальных шинах с пониженным сопротивлением качению, «Hellcat прошёл сертификацию NHRA, работая исключительно в автоматическом режиме», сказал Хеушле.

Ручной режим как объективная необходимость

Если абстрагироваться от вопросов разгонной динамики и повышения производительности, то существует и более практичное применение конструкции подрулевых переключателей.

Экперт в вопросах создания грузовых автомобилей Стивен Элмер прокомментировал это так: «При буксировке тяжёлого прицепа, особенно на затяжных спусках или подъёмах, может возникнуть необходимость выполнения переключений, при этом для сохранения контроля за поведением автомобиля желательно не отрывать руки от руля».

При управлении внедорожниками или кроссоверами, оснащенными подрулевыми переключателями, например, Jeep Grand Cherokee или Subaru Outback, водители могут использовать переключатели быстрой смены передач при приближении к холму, чтобы поддерживать постоянное ускорение.

Верно и обратное: они могут вручную затормозить автомобиль при затяжном спуске или приближении к затору.

Автоматика не может видеть холмы и анализировать предстоящую ситуацию, поэтому изменение передач в ожидании подъёма или спуска позволит более эффективно использовать ресурсы автомобиля.

Хеушле поясняет, что торможение двигателем, которое возможно только в ручном режиме, не повредит дорогостоящую трансмиссию. «Мы готовы, в соответствии с потребностями клиентов, оснащать автомобили такими переключателями», сказал он.

«При этом автоматика не позволит вам перейти на пониженную передачу, когда обороты двигателя близки к максимальнам».

Он добавил, что SRT и ZF проводят много испытаний, чтобы гарантировать, что трансмиссии могут справиться с жесткими условиями повседневной эксплуатации.

«Тесты на выносливость осуществляются именно в ручном режиме, что позволяет нам гарантировать высокий ресурс узлов и агрегатов».

Конструктор рассказал, как проходят эти испытания и каким нагрузкам подвергаются наиболее ответственные элементы.

«Мы выполняем 50 проходов по полосе с самыми жесткими шинами, а затем 50 с радиальными, обладающими пониженным сопротивлением качению, обе команды двигаются настолько агрессивно, насколько это возможно».

Стоит отметить, что до недавнего времени лепестковые переключатели были прерогативой автоматических трансмиссий, однако в этом году широкой общественности конструкторы Master Shift представили разработку в области механических КПП. В автомобиле при этом сохранена педаль сцепления, а вот управление выбором ступени осуществляется подрулевыми электрифицированными переключателями.

Ещё один пример целесообразности автоматизации процесса переключения передач – движение по заснеженной дороге. Большая часть автоматики позволит машине стартовать на второй передаче, а не на первой, что ограничит количество крутящего момента, передаваемого на ведущие колеса, а также поможет предотвратить проскальзывание колес или потерю сцепления на снегу.

https://www.youtube.com/watch?v=h1K2eG-pAYk

Технология «стоп-старт»: долгосрочное влияние на двигатель автомобиля

Большинство автомобилей может быть оснащено режимом движения по неоднородному покрытию, который автоматически делает то же самое, но подрулевые переключатели позволят водителю самому контролировать процесс.

По словам Хейшле, переключатели — это «когда ты хочешь контролировать ситуацию.

Вождение автомобиля – трудоёмкий процесс, автоматизация которого позволяет достичь наилучших результатов, однако, современный уровень технологий пока не позволяет полностью предусмотреть все возможные ситуации». И эти ситуации, как правило, связаны с предпочтениями водителя.

Так что, если вы не удовлетворены работой АКПП, сделайте всё самостоятельно, не бойтесь взять на себя управление.

Сергей Василенков

🎥 Видео

Вы удивитесь, когда узнаете как именно переключаются автогонщики. Секреты спортсменов в работе МКППСкачать

Механическая КПП Thrustmaster TH8A от которой я реально обалдел!Скачать

Переключаем передачи с помощью лепестковСкачать

Управление автомобилем на механике. Переключения передач. Зачем нужно сцепление?Скачать

Что значит + и - на коробке автомат? Как пользоваться ручным режимом на АКПП?Скачать

Рычаг переключения передач на мотоблоки "АГАТ"Скачать

перенос рычага переключения передач на руль мотоблока.Скачать

Рычаг переключения скоростей на руль мотоблокаСкачать

Схема переключения ручной коробки передач на левом, и с правым расположением руля.Скачать

Как переключать передачи на шоссейном велосипеде?Скачать

Переключение скоростей мотоблока с воздушным охлаждением на руле.Скачать

КУПИЛ КОРОБКУ ПЕРЕДАЧ И ПОШЕЛ ТЕСТИТЬ ETS 2 | Logitech Driving Force Shifter | G923Скачать

МОДЕРНИЗАЦИЯ РУЧКИ (ТЯГИ) КПП МОТОБЛОКАСкачать

Велосипедные переключатели передач Shimano RevoShift SL-RS35, 3х7 скоростныеСкачать
