Проведение работ вблизи охранная зона нефтепровода

Видео:Внимание! Изменение по охранной зонеСкачать

Охранная зона водовода (водопровода): сколько метров от подземного трубопровода, СНиП и СП

Охранная зона водопровода – специальный термин для определения необходимого расстояния от водопровода, водовода и водозабора, которое подлежит строгому соблюдению по нормам СНиП и СП.

Основные действующие нормы дистанцирования разработаны на основе проведенных и зафиксированных научных исследований в области санитарии и гигиены – СанПиН. Охранные зоны направлены на предотвращение загрязнения источников воды.

СНиП и его актуализированная редакция – СП – определяют удаленность средств подачи воды от потенциальных угроз.

Что такое охранная территория

Охранная зона – одна из разновидностей зон с особыми условиями эксплуатации или оберегания определенных территорий, размеры и содержание которых регламентируются действующим законодательством Российской Федерации. К понятию охранной территории относят:

• собственно, охранные (обеспечивающие целостность и отсутствие повреждения как самого сооружения, так и потенциального вреда, который может принести оберегаемый ограждением или законодательными нормами объект;
• санитарно-защитная зона выполняет двойную функцию – санитарную, противоэпидемиологическую и протекторную – оберегание и удаление от сооружений, представляющих потенциальную угрозу повреждения;
• водоохранные зоны, препятствующие загрязнению водоемов, из которых вероятно проведение обеспечения населения водой;
• зоны санитарной охраны источников питьевой воды и жидкости для хозяйственно-бытового снабжения;
• другие охранные зоны – возле аэродромов, затоплений, охраняемых культурных и исторических объектов.

Работы по прокладке канализации в городе

Цели законодательного ограничения, проведенного на федеральном уровне, – утвердить особые условия эксплуатации или исключение их из иного использования, кроме как по прямому назначению. Дистанцию, на которой следует располагать объекты от территорий культурного или исторического наследия, может определять постановление правительства региона.

Рыбоохранные и водоохранные территории и их разграничение зафиксированы на уровне федерального законодательства. Сколько метров в каждую сторону составляет охранная зона газо- и нефтепроводов, нефтепродукто- и аммиакопроводов, трубопроводов для полноценного удовлетворения бытовых потребностей населения, определяют соответствующие СНиП, СанПиН и СП.

Санитарные нормы для водопроводов

Согласно санитарным нормам и правилам, санитарная зона – дистанция, которую нужно соблюдать от любой трубы, в которой производится транспортировка воды. Причем независимо от ее личной или государственной принадлежности, заполненности из подземных или надземных источников.

Замена трубопровода канализации

Санитарная зона водопровода – дистанция, соблюдение которой необходимо для предотвращения потенциального загрязнения водопроводных сетей или иных источников водоснабжения.

Поскольку СанПиН, определяющий защитную территорию, создан на основании Федерального Закона № 52, несоблюдение требований грозит серьезными неприятностями нарушителям существующих правил. В связи с этим стоит отметить следующее:

• отсутствующая или созданная с нарушением существующих норм, охранная территория и санитарная зона водопровода наказываются денежным штрафом, нередко достаточно ощутимым для бюджета;
• эксплуатация коммуникаций, в соответствии с существующими постановлениями, регламентируется Кодексом об административных правонарушениях (КоАП);
• нарушение санитарных зон водоемов и других источников водоснабжения может составлять для юридических лиц до 40 тысяч руб., а для физических – до 2 тыс. руб. и более в зависимости от тяжести совершенного проступка;
• зона водопровода не может использоваться для любого вида строительства или реконструкции, если только речь идет не о сооружениях, имеющих непосредственное значение для его функционирования или защитных мероприятий санитарно-эпидемиологической направленности;
• зона водопровода предполагает отсутствие в близком соседстве канализации, сточных вод, сельскохозяйственных угодий, в которых производится применение ядохимикатов;
• строгие ограничения наложены на соседство с мусорными свалками, захоронение любого вида отходов и даже на рубку леса, если только она не санитарная.

Правительство России приняло ряд постановлений и документов, которые показывают, что понятие «охранная зона» относится не только к водозабору. Оберегающим мероприятиям подлежит весь путь транспортировки воды по водопроводу, начиная от источника и далее по всей протяженности.

https://www.youtube.com/watch?v=OYCU0MABnnQ

Однако с юридической точки зрения Зона санитарной охраны (или ЗСО), создаваемая при осуществлении водоснабжения, зависит от нескольких составляющих.

В частности, источника воды – подземного или надземного, уровня естественной защиты, имеющегося в конкретном случае. А также эпидемиологической и экологической обстановки и гидрогеологических условий на участке или в отдельно взятой местности.

Регламентирующие документы для водопроводов

Основные требования и нормы изложены в СанПиН 2.1.4.1110-02. Они разработаны при участии ММА им. Сеченова, Минздрава России и Министерства юстиции России.

Строительство водопроводных сетей

Именно в этом документе можно найти определения ЗСО подземного и поверхностного источника, общие требования и отдельные мероприятия по охранной территории. Это правильное определение, сколько метров она составляет, поддержание в оптимальном состоянии, запрет на строительные работы, атрибутику предупредительных обозначений и многое другое.

Основные нормативы для охранных территорий при строительстве водопроводов собраны в следующих нормативных документах:

1. СП 18.13330.2011 «Генеральные планы». Он предусматривает соблюдение всех необходимых требований при разработке проектов промышленных предприятий, согласно пунктам Федерального Закона № 184 «О техническом урегулировании».

Видео:Вводный инструктаж - ПРОВЕДЕНИЕ ЗЕМЛЯНЫХ РАБОТСкачать

Градостроительство — Охранные зоны наружных инженерных сетей

Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны —  определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:

Охранная зона бытовой канализации

Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.

Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.

При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.

Охранная зона водопровода

Охранная зона водопровода  — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:

«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.

Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»

Охранная зона тепловых сетей

Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.

Охранная зона кабелей и сетей связи

Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

А вот и сама таблица — её первая часть:

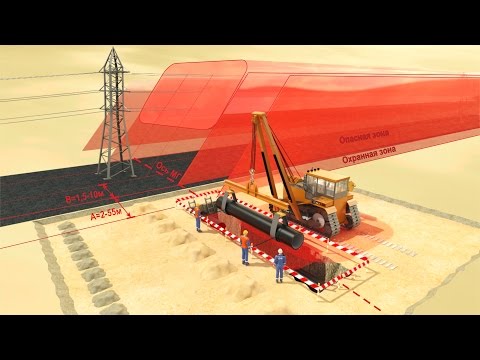

 Охранная зона ЛЭП

Действующие правила по определению охранной зоны для ЛЭП определены согласно постановлению №160 правительства РФ от 24го февраля 2009го года.  И в общем случае гласят, что охранной зоной для воздушной ЛЭП является вертикальная плоскость на заданном расстоянии от крайних проводов силовой линии.

Само же расстояние меняется в зависимости от мощности линии и определено в Приложении.

  Согласно пункту а) этого приложения — для воздушных линий в зависимости от мощности они будут составлять:

Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:

• до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
• Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.

Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.

https://www.youtube.com/watch?v=ddhiOY9S9pg

В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы,  работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.

Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.

Охранная зона жилых домов и общественных зданий

Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.

Охранная зона деревьев и кустарника

На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).

Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.

Охранные зоны газопроводов

Постановление Правительства РФ от N 878 (ред. от ) «Об утверждении Правил охраны газораспределительных сетей»
Пункт 7. Для газораспределительных сетей устанавливаются следующие охранные зоны:а) вдоль трасс наружных газопроводов — в виде территории, ограниченной условными линиями, проходящими на расстоянии 2 метров с каждой стороны газопровода;

б) вдоль трасс подземных газопроводов из полиэтиленовых труб при использовании медного провода для обозначения трассы газопровода — в виде территории, ограниченной условными линиями, проходящими на расстоянии 3 метров от газопровода со стороны провода и 2 метров — с противоположной стороны;

в) вдоль трасс наружных газопроводов на вечномерзлых грунтах независимо от материала труб — в виде территории, ограниченной условными линиями, проходящими на расстоянии 10 метров с каждой стороны газопровода;
г) вокруг отдельно стоящих газорегуляторных пунктов — в виде территории, ограниченной замкнутой линией, проведенной на расстоянии 10 метров от границ этих объектов. Для газорегуляторных пунктов, пристроенных к зданиям, охранная зона не регламентируется;
д) вдоль подводных переходов газопроводов через судоходные и сплавные реки, озера, водохранилища, каналы — в виде участка водногопространства от водной поверхности до дна, заключенного между параллельными плоскостями, отстоящими на 100м с каждой стороны газопровода;
е) вдоль трасс межпоселковых газопроводов, проходящих по лесам и древесно-кустарниковой растительности, — в виде просек шириной 6 метров, по 3метра с каждой стороны газопровода. Для надземных участков газопроводов расстояние от деревьев до трубопровода должно быть не менее высоты деревьев в течение всего срока эксплуатации газопровода.

Видео:Безопасность производства земляных работ при вскрытии действующего магистрального газопроводаСкачать

Охранная зона газопровода высокого давления, среднего и низкого

В настоящее время сложно представить себе жизнь больших и малых городов, а также промышленных предприятий без налаженной системы трубопроводов.

Они подают жидкости и газы, позволяют людям отапливать жилища, а предприятиям — успешно работать.

Однако, извлекая пользу из существования газопроводов, нужно помнить, что газовые коммуникации довольно опасны, а повреждение их чревато серьёзной аварией.

Из истории газопроводов

Первые газопроводы использовались ещё в Древнем Китае. В качестве труб применялся бамбук, а избыточного давления в трубах не было и газ подавался «самотёком». Соединения бамбуковых труб запаковывались паклей, такие сооружения позволяли китайцам отапливать и освещать свои жилища, выпаривать соль.

https://www.youtube.com/watch?v=daoMuBS6XiM

Первые европейские газопроводы появились во второй половине 19-го века. Тогда газ применялся для создания уличного освещения. Первыми уличными фонарями были масляные, а в 1799 году француз Лебон предложил термолампы, способные освещать и отапливать помещения.

Идея не была поддержана правительством, и он обустроил тысячами газовых рожков свой дом, который до самой смерти инженера оставался парижской достопримечательностью. Только в 1813 году ученикам Лебона удалось начать освещение городов таким способом, но это было уже в Англии. В Париж оно попало через шесть лет, в 1819 году.

В качестве топлива использовался искусственный угольный газ.

Санкт-Петербург начал отапливать помещения, передавая газ по газопроводу в 1835 году, а Москва – в 1865 году.

Виды газопроводов в зависимости от давления газа внутри них и способа прокладки

Газопроводом называется сооружение из труб, опор и вспомогательного оборудования, предназначенное для доставки газа в необходимое место. Движение газа всегда осуществляется под давлением, от которого зависят характеристики каждого участка.

Газопроводы бывают магистральными или распределительными. Первые транспортируют газ на большие расстояния от одной газораспределительной станции к другой. Вторые предназначены для доставки газа от распределительной станции к месту потребления или хранения. В состав трубопровода может входить как одна, так и несколько линий, связанных между собой единой технологической цепочкой.

Магистральные газопроводы бывают двух категорий в зависимости от давления газа в них.

• Первая категория магистральных газопроводов работает под давлением до 10 МПа.
• Вторая категория магистральных газопроводов предназначена для работы с газом, давление которого составляет до 2,5 МПа.

Распределительные газопроводы делятся на три группы в зависимости от давления газа в них.

• Низкого давления. Газ передаётся в них при 0,005 МПа.
• Среднего давления. Передача газа в таких трубопроводах производится под давлением от 0,005 до 0,3 МПа.
• Высокого давления. Работают под давлением от 0,3 до 0,6 МПа.

Другая классификация позволяет разделить все газопроводы в зависимости от способа их прокладки на подземные, подводные и наземные.

Что такое охранная зона газопровода и для чего она нужна

Это участок земли, симметричный относительно оси газопровода, ширина которого зависит от типа газопровода и устанавливается специальными документами.

Установление охранных зон газопроводов даёт возможность запретить или ограничить строительство в районе прохождения газопровода.

Целью её создания является создание нормальных условий для работы газопровода, его регулярного обслуживания, сохранения целостности, а также минимизация последствий возможных аварий.

Существуют «Правила охраны магистральных трубопроводов», регламентирующие установление охранных зон для различных трубопроводов, в число которых входят и газопроводы, транспортирующие природный или другие газы.

На территории охранной зоны разрешено ведение сельскохозяйственных работ, однако запрещено вести строительство. Работы по реконструкции существующих зданий, сооружений и сетей должны быть согласованы с организацией, осуществляющей обслуживание и эксплуатацию газопровода.

К числу работ, которые запрещено проводить в охранной зоне, относится также обустройство подвалов, компостных ям, выполнение сварочных работ, установка ограждений, препятствующих свободному доступу к трубам, создание свалок и хранилищ, установка лестниц, опирающихся на газопровод, а также устройство самовольных подключений.

Особенности охранной зоны газопроводов высокого давления

Охранная зона газопровода высокого давления 1-й и 2-й категории обустраивается одинаково. Их функция – подвод газа к распределительным сетям низкого и среднего давления.

• Газопроводы высокого давления 1-й категории работают с газом под давлением от 0,6 МПа до 1,2 МПа, если они перемещают природный газ или газовоздушные смеси. Для углеводородных газов, перемещаемых в сжиженном виде, это давление не должно превышать 1,6 МПа. Их охранная зона составляет 10 м в обе стороны от оси газопровода в случае распределительных газопроводов и 50 метров для магистральных газопроводов высокого давления, по которым транспортируется природный газ. В случае если ведётся транспортировка сжиженного газа, охранная зона составляет 100 м.
• Газопроводы высокого давления 2-й категории транспортируют природный газ, газовоздушные смеси и сжиженный газ под давлением от 0,3 до 0,6 МПа. Их охранная зона составляет 7 м, а в случае если газопровод магистральный – 50 м для природного газа и 100 – для сжиженного.

Организация охранной зоны газопровода высокого давления

Охранная зона газопровода высокого давления организуется эксплуатирующей его организацией на основании проекта, уточняющей съёмки, выполненной после завершения строительства и выданных разрешений. Для поддержания её выполняются следующие мероприятия.

• Каждые полгода организация, эксплуатирующая газопроводы высокого давления, обязана напоминать частным лицам и организациям, которые эксплуатируют землю в охранных зонах, об особенностях землепользования этих участков.
• Каждый год трасса должна уточняться и при необходимости корректироваться вся выпущенная по ней документация. Охранная зона газопровода высокого давления соответственно уточняется.
• Охранная зона газопровода высокого давления размечается на её линейных участках при помощи столбиков, расположенных на расстоянии не более 1000 м (Украина) и не более 500 м (Россия), столбиком должны быть обозначены также все углы поворота трубы.
• Места пересечения газопровода с транспортными магистралями и другими коммуникациями обязательно маркируются специальными табличками, уведомляющими о том, что здесь находится зона отчуждения газопровода высокого давления. Остановка транспорта в пределах обозначенной охранной зоны запрещена.
• Каждый столбик снабжается двумя плакатами с информацией о глубине залегания трассы, а также её направлении. Первая табличка устанавливается вертикально, а другая с отметками километража – под углом в 30 градусов для возможности визуального контроля с воздуха.

Особенности охранной зоны газопроводов среднего давления

Охранная зона газопровода среднего давления согласно нормативным документам составляет 4 метра.

Как и для трасс высокого давления, она устанавливается на основании технической документации, которая предоставляется организациями – проектировщиками.

Основанием для создания охранной зоны и нанесения её на генеральный план является акт, выданный органами местного самоуправления или исполнительной власти.

https://www.youtube.com/watch?v=GMicr-ROyoc

Охранная зона газопровода среднего давления предполагает наличие ограничений, аналогичных тем, которые указаны для трасс высокого давления. Для выполнения каких-либо земляных работ в охранной зоне требуется получить разрешение организации, обслуживающей данный участок газопровода.

Разметка охранных зон для среднего давления выполняется аналогично.

На столбиках должны быть расположены таблички с информацией о наименовании газопровода, привязке трассы, расстоянии от таблички до оси трубопровода, размеры охранной зоны, телефоны для связи с организацией, обслуживающей данный участок газопровода. Щиты разрешается размещать на опорах ЛЭП, сетей связи и контрольно-измерительных колонках.

Особенности охранной зоны газопроводов низкого давления

Основной функцией газопроводов низкого давления является обеспечение подачи газа в жилые здания и строения, которые могут быть как встроенными, так и отдельно стоящими. Транспортировка с их помощью большого количества газа является нерентабельной, поэтому крупные потребители-коммунальщики такие сети не используют.

Охранная зона газопровода низкого давления составляет 2 м в обе стороны от оси прокладки трубы. Такие газопроводы являются наименее опасными, поэтому охранная зона вокруг них минимальная. Ограничения на её эксплуатацию аналогичны тем, которые вводятся для охранных зон других типов газопровода.

Охранная зона газопровода низкого давления размечается аналогично двум предыдущим. Если таблички, расположенные на привязках, имеют желтый цвет, то проложенный трубопровод выполнен из полиэтилена. Если же она зеленая, то материал трубы – сталь. Табличка не имеет характерной для трубопроводов высокого давления красной окантовки сверху.

Охранная зона наружного газопровода

Наружным газопроводом называется газопровод, находящийся вне зданий до диафрагмы или другого отключающего устройства, либо до футляра, с помощью которого осуществляется ввод в здание при подземном варианте. Он может быть расположен под землёй, быть надземным или наземным.

Для наружных газопроводов существуют следующие правила определения охранных зон:

• Охранная зона наружного газопровода вдоль трасс составляет 2 м с каждой стороны оси.

• Если газопровод является подземным и устроен из полиэтиленовых труб, а для обозначения трассы используется медный провод, то охранная зона подземного газопровода в таком случае составляет со стороны нахождения провода 3 м, а с другой стороны – 2 м.
• Если газопровод устроен на вечномёрзлых грунтах, то независимо от материала труб его охранная зона составляет 10 м в обе стороны от оси трубы.
• Если газопровод является межпоселковым и пересекает лесистую местность или участки, заросшие кустарником, его охранная зона составляет 3 метра в обе стороны от оси. Они устраиваются в виде просек, ширина которых составляет 6 метров.
• Охранная зона газопроводов, расположенных среди высоких деревьев, равна максимальной их высоте, чтобы падение дерева не могло вызвать нарушения целостности газопровода.
• Охранная зона наружного газопровода, проходящего под водой через реки, водохранилища или озера составляет 100 м. Она может быть представлена визуально как расстояние между двумя параллельными плоскостями, проходящими через условные линии границ.

Как устанавливается охранная зона для конкретного газопровода

Охранная зона газопровода относится к числу территорий с особым режимом землепользования. В то же время для этих объектов существует санитарно-защитная зона, правила обустройства которой устанавливаются СанПиН 2.2.1/2.1.1.1200-03.

Согласно приложению 1 к этим правилам, санитарная зона газопровода высокого давления зависит от давления в трубе, её диаметра, а также типа зданий и сооружений, по отношению к которым рассчитывается удалённость.

Наименьшая санитарная зона от рек и других водоёмов, а также водозаборов и оросительных сооружений составляет 25 м для магистральных газопроводов любого диаметра и типа.

https://www.youtube.com/watch?v=ceFp8pTvhL4

Наибольшая защитная зона газопровода высокого давления необходима, если речь идёт о магистральном газопроводе 1 класса диаметром 1200 мм в городах, дачных посёлках и других местах скопления людей. В этом случае длина санитарной зоны достигает 250 м.

Более подробные данные по санитарно-защитным зонам магистральных газопроводов природного и сжиженного газа можно найти в соответствующих таблицах данного документа. Для магистралей, транспортирующих сжиженный газ, санитарные зоны значительно увеличены.

Нарушение охранной зоны газопровода. Юридические и экологические последствия

Нарушение охранной зоны газопровода может стать причиной серьёзной техногенной аварии, возникновения пожара или взрыва. Их причиной могут стать несанкционированные земляные работы в охранных зонах без согласования с обслуживающей газопровод организацией, падение деревьев, повреждение автомобилями.

В лучшем случае произойдёт нарушение изоляции, в худшем – на трубе появятся трещины и другие дефекты, которые со временем станут причиной утечки газа. Такие дефекты могут не проявиться сразу и только со временем вызвать аварийное состояние.

Повреждение газопроводов из-за нарушения охранных зон наказывается крупным административным штрафом, который зависит от степени нанесенного ущерба. Снос зданий и сооружений, построенных на территории охранных зон, производится по решению административного суда.

Ведение несанкционированных земляных работ, самовольная высадка деревьев и кустарников, организация спортивных соревнований, размещение источников огня, постройка зданий, разработка песчаных карьеров, а также ловля рыбы, проведение работ по углублению или очистке дна и устройство водопоя в местах прохождения подводного участка газопровода наказываются штрафами от 5 тысяч рублей.

Охранные зоны при проектировании газопроводов: отвод земель и обустройство

Определить, какая охранная зона газопровода должна применяться в каждом конкретном случае, помогут Правила охраны газораспределительных сетей. Обычно эта документация вместе с другими разрешениями предоставляется проектировщиками.

Вопрос о том, кто будет проводить согласование проекта со службами, осуществляющими эксплуатацию сетей, а также с местными властями, определяется договором на производство работ.

Организация, выполняющая проект, должна иметь лицензию на данные виды работ.

Первым этапом создания охранной зоны является выполнение контрольно-исполнительной съемки. Её основной целью является проверка правильности привязок и их соответствия проектной документации.

Результатом этой съёмки являются уточненные координаты характерных точек готовой трассы, местоположение, количество и геометрия элементов и частей газопровода, а также установленных регуляторных пунктов, измерительных приборов, ГРП и ГРУ, опор и других конструкций.

Охранные зоны для газораспределяющих сетей определяются Правилами, утверждёнными 20.11.2000 постановлением Правительства №878.

Видео:«Ваше право»: что такое «охранная зона» газопровода?Скачать

Нюансы учета охранных зон для водопровода: размеры, правила расположения, ответственность

В каждом здании для отвода использованной воды и сточных вод часто используется система канализации. Однако она представляет собой опасность для источников питьевой воды. Кроме этого, канализационные системы наносят определенный ущерб окружающей среде. Поэтому, чтобы избежать заражения воды, вокруг таких объектов устраивают охранные территории.

В СНиП определены размеры территории, стандарты, которым должна она соответствовать, и ее обозначения. На охраняемой зоне запрещено выполнение строительных работ. Также не должна проводиться посадка деревьев. А кроме этого запрещено проведение целого ряда работ. Какие требования предъявляют к оборудованию охранных зон в строительстве – об этом пойдет речь в этой статье.

Многим наверняка часто приходилось видеть таблички, на которых указано, что в этом месте располагается охранная зона. Обычно их размещают в местах, где проложены электрические кабели. В таких зонах запрещено проведение земляных работ. Кроме территорий для кабелей, существуют и охранные зоны для водопровода и систем канализации. Их устраивают для решения следующих вопросов:

• с целью охраны окружающей среды;
• для обеспечения защиты систем трубопроводов от повреждения.

Охранная территория канализации

Под охранной зоной для канализации принято понимать территории, которые окружают объекты канализования. В пределах таких территорий необходимо отказаться от совершения следующих действий:

• высадки насаждений;
• рытья траншеи;
• складирования материалов;
• организации свалок;
• проведения взрывных работ;
• выполнения работ, которые приводят к изменению уровня грунта — его повышению или понижению;
• устройства дорог с использованием железобетонных плит;
• осуществления действий, которые могут привести к блокировке проезда к канализационным системам.

В постановлении, которое выдается в Министерстве окружающей среды, прописываются границы охранных территорий. В местных предприятиях водоканала можно получить точную информацию о размерах таких зон.

Ответственность при несоблюдении правил

Не такой редкостью является повреждение трубопроводов канализации вследствие проводимых на охраняемой территории землеройных работ.

В большинстве своем аварии носят случайный характер. А происходят они по причине того, что организация, осуществляющая их, просто не знает, что на месте проведения работ проходит трубопровод.

Здесь имеет место некоторое несоответствие законов.

Так, когда проводятся работы по прокладке линий электропередач или ведется сооружения водопровода, то в обязательном порядке организация, которая осуществляет эксплуатацию объекта, должна установить в непосредственной близости от него предупреждающие таблички.

https://www.youtube.com/watch?v=B9S9CyIrIak

Однако пока существующее законодательство не отрегулировало обязательность установки таких знаков.

Другими словами, нет четкого указания обустраивать охранные зоны табличками, которое было бы прописано в законе.

Таким образом, если какая-либо организация будет проводить работы в охранной зоне, которые приведут к повреждению трубопроводов канализации, то в этом случае ответственность будет нести:

• если предупреждающая табличка отсутствует, то ответственность ложится на эксплуатирующую объект организацию;
• в том случае, если знак был установлен, но исполнитель работ проигнорировал его, то вся ответственность за повреждение ложится на эту организацию.

Организация, которая признана виновником повреждений водопровода или канализационной сети, несет административную ответственность. Если в результате случайной аварии окружающей среде был нанесен серьезный ущерб, то в этом случае мера ответственности может быть изменена.

Поэтому перед тем, как приступать к выполнению земляных и других работ, которые могут представлять опасность для трубопровода, необходимо внимательным образом ознакомиться с прилегающей местностью, на которой будут проводиться работы. В организации водоканала в своем городе можно получить информацию о месте расположения зон канализаций.

Размеры охранных зон

Не только организации, осуществляющие работы в охранных зонах, должны знать нормативные требования, касаемые их. В настоящее время многие владельцы частных домовладений проводят работы по созданию на своем участке автономных канализационных систем. При выполнении этих работ также должны соблюдаться нормы и параметры, отраженные в СНиП.

Необходимо также принимать во внимание, что СНиП задают общие требования. Точные размеры касаемо охраняемых зон вокруг канализационных трубопроводов определяют местные органы власти. В обычных условиях 5м должна составлять зона вокруг самотечной и напорной канализационных систем. Она простирается по обе стороны от трубы.

Есть особые условия, которые могут повлиять на размеры охранных территорий. К таким условиям относятся следующие:

• высокая сейсмическая опасность;
• экстремальные температуры;
• слабые или грунты с высокой степенью влажности.

В таких условиях допускается увеличение охранной зоны в два раза. Это означает, что в каждой из сторон трубопроводов ее протяженность составляет 10 метров. Для ливневой канализации охранная зона устанавливается таким же образом.

Расположение канализации к водным источникам

По той причине, что повреждения систем канализации несет существенную угрозу для окружающей среды, были разработаны жесткие правила размещения трубопроводов канализационных систем относительно водоемов и других источников воды.

Для водопровода охранные зоны должны располагаться на расстоянии:

• не меньше 250м от реки;
• от озера он должен быть удален на 100м;
• к подземным источникам объект канализации должен находиться не ближе, чем на 50м.

Не менее 10 м должно быть расстояние от канализации до трубопровода подачи воды, при этом обязательно соблюдение следующего условия: диаметр трубы должен быть менее метра. Если величина этого параметра более 1м, то расстояние должно быть не менее 20м.

Если водопровод располагается в грунте с высокой влажностью, то охранная зона канализации должна иметь расстояние не менее 50 м. При этом размер труб не имеет значения.

Важные нюансы при устройстве охранных зон канализации

Требования, содержащиеся в документах СНиП, имеют большое значение не только для застройщиков, которые выполняют работы по прокладке канализации, но и для тех организаций, которые планируют проведение определенных работ в охраняемых зонах. Учитывая нормативы, содержащиеся в документах СНиП, необходимо не забывать о требованиях, которые прописаны в местных актах.

https://www.youtube.com/watch?v=NKzU2gnf4ME

Конечно же, при их утверждении в качестве основы брались те же стандарты СНиП. Однако в них могут содержаться определенные нюансы.

Если не соблюдать их, то для застройщика это может привести целому ряду неприятных сюрпризов.

Также следует знать о том, что при судебном разбирательстве допущенных организацией-исполнителем нарушений во внимание будут приниматься в первую очередь местные законодательные акты.

Если планом определено, что трубопроводы канализации будет проходить в непосредственной близости от каких-либо строений, то их укладка должна производиться на определенном расстоянии от основания зданий в соответствии с санитарными нормами, предусмотренными местным законодательством. Сократить установленное актами расстояние можно лишь в том случае, если исполнитель работ получил письменное согласие от хозяина строения.

Охранные зоны водопровода

Работы по сооружению охранных зон вблизи водопровода проводятся с целью, чтобы обеспечить защиту от разного рода загрязнений источника питьевой воды. При этом во время работ по сооружению системы во внимание принимаются меры, направленные на предотвращение ситуаций, возникновение которых повлияло бы на качество поставляемой в жилые дома воды.

Пояса водоохранной зоны

Охранная территория вокруг водопровода состоит из трех поясов. При ее устройстве необходимо сначала выполнить разработку проекта зоны, который потом должен быть согласован с санитарно-эпидемиологической службой, предприятием водоканала, а кроме этого другими заинтересованными в этом организациями.

Первый пояс, входящий в состав охраняемой территории, представляет собой круг, центр которого располагается в точке водозабора.

Если проектом водопроводной сети предусмотрено несколько источников водозабора, то в этом случае необходимо выделить несколько охранных зон.

Если нужно уменьшить величину радиуса одного пояса, то в этом случае следует обратиться в службу санитарно-эпидемиологического контроля, поскольку именно в компетенции этого органа находится такой вопрос.

Второй пояс — это территории, использование которых главным образом связано с предупреждением загрязнения источников добычи воды.

Посредством проведения гидродинамических расчетов определяют размеры второго пояса. Во время их выполнения во внимание принимают время, в течение которого источника воды может достигнуть заражение.

Также величина этого пояса может зависеть от климатических условий, характеристик грунта, почвенных вод.

Третий пояс используется главным образом для того, чтобы обеспечить защиту источника водоснабжения от загрязнения химическими веществами.

Ширину зоны вдоль системы трубопроводов, которая используется для транспортировки воды, определяют, ориентируюсь на тип грунта.

Если в сухом грунте проложен водопровод, то размер зоны в каждую сторону составляет 10м. Если по своему диаметру труба меньше 1000 мм, то в этом случае в каждую из сторон охранная зона должна распространяться на 10м. На 20м она должна проходить при устройстве трубопроводов большого диаметра.

Когда прокладывают сеть водоснабжения в грунте с высокой влажностью, то протяженность охранной зоны в каждой из сторон должна составлять 50м. Такой фактор, как диаметр используемой трубы во внимание не принимают.

Если водопровод прокладывается по территориям, которые уже застроены, то в этом случае допускается уменьшение размеров охранных зон. Но делать это можно только после того, как этот вопрос согласован и одобрен СЭС.

В охраняемой зоне не должно быть:

• приемников мусора;
• запрещается проводить водопровод по территории свалок и полям фильтрации;
• недопустимым является их проведение по скотомогильникам и кладбищам.

Заключение

Охранная зона — необходимое условие при создании водопровода и системы канализации. Это территория выделяется специально для защиты трубопроводов от повреждений.

В случае с водопроводом такая полоса исключает загрязнение питьевой воды.

Требования, которые предъявляются к устройству таких охранных территорий, регулируются специальными нормативными актами, которые должна учитывать каждая организация при проведении работ.

https://www.youtube.com/watch?v=Rkf9Yiah3jQ

Следует знать, что незнание о месте расположения охранных зон не освобождает от ответственности. Перед их выполнением необходимо ознакомиться в местном водоканале с тем, где в вашем населенном пункте располагаются охранные зоны, а также следует узнать, какие работы нельзя проводить в выбранном месте. Это поможет избежать негативных последствий для исполнителя.

Видео:Охранные зоны магистральных нефтепроводов.Скачать

Охранная зона газа среднего и высокого давления

В настоящей статье мы рассмотрим, что называется охранной зоной магистрального газопровода, каким образом устанавливаются такие  территории для трубопроводов высокого и среднего давления (от 3 до 10 кг/см и свыше  10 кг/см соответственно).

Охранная зона (охранная территория, зона отчуждения)  — территория вдоль газопровода, на которой вводится особый правовой режим с целью  исключить внешнее воздействие и, как следствие, сбои в работе газовых систем трубопроводов.

Для начала следует отметить, что установление охранной зоны газопровода каким-либо специальным распоряжением не требуется. Они уже установлены Правилами охраны магистральных трубопроводов (утв.

постановлением Госгортехнадзора РФ от 24 апреля 1992 г. N 9- далее Постановление).

  Нерешенным  в некоторых случаях   остается лишь вопрос определения   их границ  на местности и в  картографических материалах.

Для того чтобы установить на местности границу охранной зоны магистрального газопровода высокого давления  предварительно необходимо внести сведения о ней в госреестр   недвижимости.

Все необходимые сопроводительные работы проведет для Вас кадастровый инженер. Ниже приведем  подробный порядок действий, осуществляемых кадастровым инженером.

Порядок установления охранных зон магистральных газопроводов

Самое первое, что необходимо сделать кадастровому инженеру   перед определением  границы охранной зоны газопровода высокого давления  и среднего давления,  это поставить на реестровый учет сам трубопровод. Для этого осуществляется кадастровая съемка объекта недвижимости – трубопровода, по результату которой составляется технический план.

В техническом плане обязательно должны обосновываться все уникальные характеристики объекта (например, протяженность трубопровода должна соответствовать информации, содержащейся в акте ввода в эксплуатацию).  На основании технического плана в Росреестре одновременно происходят регистрация прав и государственный кадастровый учет трубопровода.

  После этого правообладатель получает на него выписку из госреестра недвижимости.

Следующим этапом установления охранных зон газопроводов высокого давления и среднего давления является координирование границ такой территории. Кадастровый инженер может осуществить это картометрически (уже без выезда на место) на основании ранее собранных данных.

После этого все данные о координатах территории заносятся в карту (план) и сдаются в кадастровую палату для внесения в ЕГРН. Для того чтобы проверить корректность внесения координат, можно заказать выписку на кадастровый квартал или же выписки на земельные участки, по которым проходит газопровод.

В выписке (в разделе «ограничения») должно быть указано обременение «охранная зона газопровода» (среднего давления или высокого давления).

Важно знать! Независимо от силы давления зона отчуждения  магистрального газопровода (для природного газа) будет равняться 25 м в каждую сторону от оси.

Правила охраны газопроводов высокого давления

С целью исключения повреждения магистральных трубопроводов в границах охранных территорий вводится ряд запретов на осуществление хозяйственной деятельности. Некоторые виды работ допускается проводить только с согласования и под контролем специалистов эксплуатирующей газовой организации.

https://www.youtube.com/watch?v=21C9oiZzfvU

Важно знать! Требования к охранной зоне газопровода среднего давления и высокого давления не различаются.

В границах охранных территорий газовых трубопроводов в безусловном порядке запрещается:

— производить демонтаж километровых указателей газа, контрольно-измерительных пунктов (КИП), иных объектов газопровода, выходящих на поверхность;

— сливать в границах охранной зоны жидкости с высоким содержанием кислот, щелочи и соли;

— разводить костры;

—  осуществлять иные виды деятельности, предусмотренные законодательством.

В границах охранной зоны газопроводов высокого давления, среднего давления без согласования собственника нитки  газовой трубы запрещается:

-возводить объекты капительного строительства, временные сооружения;

— производить посадку деревьев, осуществлять выпас скота, складировать корм для сельскохозяйственных животных;

-любые виды земляных, огневых, взрывных работ;

— осуществлять иные виды деятельности, предусмотренные законодательством.

Решение вопроса по согласованию строительства в охранной зоне магистрального газопровода производится в эксплуатирующей организации.

📹 Видео

Купил УЧАСТОК, а строить ЗАПРЕЩЕНО I охранная ЗОНА (ижс снт)Скачать

Вводный инструктаж - ПРОВЕДЕНИЕ РАБОТ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ СООРУЖЕНИЙСкачать

Обеспечение безопасности при производстве работ в охранных зонах воздушных лэпСкачать

Земляные работы. Общие положенияСкачать

Организация безопасного проведения работ по гидравлическому испытанию трубопроводов и оборудования.Скачать

Согласование строительства в охранных зонах ЛЭП с 1-го сентября 2023 годаСкачать

Зоны с особыми условиями использования территории / Ограничения и обременения земельных участковСкачать

КАБЕЛЯ И СЕТИ НА УЧАСТКЕ, ЧТО ДЕЛАТЬ? МОЖНО ЛИ СТРОИТЬ? КАК УЗНАТЬ ОХРАННУЮ ЗОНУ?Скачать

охранная зона(ЗОУИТ) линий электропередачСкачать

Вводный инструктаж - ПРОВЕДЕНИЕ ГАЗООПАСНЫХ РАБОТСкачать

зоуит газопроводовСкачать

Учебное занятие - Проведение земляных работ WM portalСкачать

Огневые работы на линейной части магистрального газопроводаСкачать

Охранная зона газа на кадастровый учетСкачать

Фильм охранные зоны газопроводов (tvoiformat.ru)Скачать
