Самодельные борта на прицеп легковой

Видео:Борта к прицепу своими рукамиСкачать

Борта на легковой прицеп: купить или сделать своими руками

При выборе перед покупкой или во время эксплуатации автоприцепа водители задумываются о его функциональности и способности выполнить определенные виды работы. И потому закономерно то, что сегодня мы обсудим комплектацию к этому прицепному транспорту. А именно борта на легковой прицеп. Какие виды существуют, из чего изготавливаются, как нарастить борта автоприцепу.

Виды бортов

Первый вопрос, который мы поднимем – это материалы изготовления, используемые для создания надставных конструкций. А также их отличия. Так, в базовой классификации выделяются:

• Алюминий с нержавейкой. Хорош для надставных бортов, потому что по техническим характеристикам долговечен и не ржавеет. Хотя слабая сторона такого материала, снижающая его популярность – это высокая цена.
• Профильная труба. Используется для изготовления рамы, которая обшивается профметаллом или ламинированной фанерой. Устанавливается на платформу, поверх существующих бортов или используется для самостоятельного создания автоприцепа.Прицеп 8213 05 «Универсал» («Курганские прицепы»)
• Бортовой профиль. Податливый в работе материал. На рынок поставляется в различных конфигурациях и размерах.
• Пластик со стеклопластиком. Редкий материал для изготовления бортов автоприцепа. Чаще применяется для создания жилых комплектов или домов на колесах. При использовании же под грузовые цели материал хрупок.
• Профнастил. Используется в союзе с металлопрофилем. Популярен при эксплуатации на грузовых автоприцепах благодаря устойчивости и жесткости.
• Стальные листы. Устанавливается тоже на раму из профиля. Стоит дешевле нержавейки или алюминия, но требует защиты от коррозии.

Какой материал лучше для автоприцепа, решать водителю, потому что в разных ситуациях они все хороши. Главное – не переборщить с экономией, чтобы потом она не стала разочарованием.

Если говорить о разнообразии легковых прицепов, то важно сказать, что популярностью из-за низкой себестоимости пользуются самоделки. Хотя слабая сторона такого вида конструкции – это сложность сборки.

Однако, так или иначе, ранее важно определить модель прицепа, с которым соберетесь работать. И при сомнении в собственных силах или же отсутствии возможности самостоятельной работы обратитесь к профессионалам таких компаний, как Курганский прицеп, МЗСА.

  О том, на что обратить внимание при выборе прицепа для легкового прицепа читайте в этой статье.

Выбираем способ наращивания

Чаще грузоподъемность легковых автоприцепов рассчитана на больший объем груза, чем умещается при стандартной бортовой комплектации.

А потому наращивание борта прицепа – это процесс, с которым сталкивается большая часть владельцев автопоездов.

Причем при увеличении стенок прицепного транспорта на сорок сантиметров, вместительность кузова возрастает минимум на семьдесят процентов. Это значительно увеличивает возможности эксплуатации такого вида приспособления.

Если посмотреть на ситуацию с практической точки зрения, то о наращивании бортов легкового прицепа стоит думать еще до приобретения. Даже если выбранный экземпляр не включает эту функцию. В таком случае доработку придется делать самостоятельно.

Владельцы автопоездов предпочтение отдают трем вариантам увеличения высоты стенок легкового прицепа:

1. Применение дерева. Такой материал доступен, прочен, жесток, надежен и долговечен при условии, что автоприцеп оборудован тентом для защиты от внешних условий и эксплуатируется при транспортировке сухих грузов. А еще это удобный вариант, чтобы нарастить борта на легковой прицеп своими руками.
2. Металлические сооружения. Основательный способ увеличения вместительности кузова, который рассчитан на долгий срок службы. Особенно при использовании коррозионно-стойких материалов. Такой материал устойчив к внутренним и внешним воздействиям.

   Самодельные борта из металла

3. Заводские конструкции. Точнее, варианты, предлагаемые как дополнительная комплектация от производителей или официальных поставщиков. Выглядит такая комплектация опрятно, стильно, устанавливается или демонтируется легко, прочна и надежна при использовании.

   Заводские борта для прицепа

При более же детальном рассмотрении этих вариантов описание базовых качеств выглядит следующим образом.

Деревянные борта

Процесс наращивания бортов легкового прицепа при помощи древесины такой:

1. Приобретите доски сороковки или пятидесятки с антисептической обработкой.
2. В уголке просверлите несколько отверстий для последующей фиксации досок, напилите его и приварите к штатной конструкции.
3. Под расстояние между болтами подгоните доску, засверлите в положенных точках для соединения с уголком.
4. Соедините доски с уголками посредством болтов в диаметре около пяти миллиметров. Лучше – больше.

Прицеп с деревянными бортамиПрицеп с деревянными бортами

Доску пилить при этом следует после сварки уголков, чтобы не ошибиться с замерами. Обработкой заниматься важно тоже заранее.

Металлические конструкции

Металл проявляет качества стабильнее при сравнении с древесиной. Хотя стоимость за этот вариант наращивания больше. Для увеличения бортов легкового прицепа используется листовой металл. Чаще с оцинковкой, нержавейка либо алюминий. Дополняется материал уголками из металла и профилем. Процесс же изготовления надставки такой:

1. Нарежьте уголки, проделав в них отверстия. Приварите к каркасу прицепа.
2. Соорудите поверх уголков обрешетку из профиля.
3. Обшейте сооружение листами металла либо сеткой при помощи сварки или болтового соединения.

   Двухосный прицеп самосвал с металлическими бортами

Заводские борта

Готовое решение в виде наращивания бортов легкового автоприцепа различается для моделей, к которым оно предусмотрено, а также по высоте, материалу и толщине листа. Конкурентоспособные качества такого варианта перед самоделками – это:

• Качество материала и конструкции в целом.
• Оптимальность и соответствие размеров.
• Гарантийный срок от поставщика или производителя.
• Простота монтажа-демонтажа.
• Привлекательный вид.
• Соответствие установленным моделям автоприцепов.
• Отсутствие необходимости длительной работы.

инструкция по установке дополнительных бортов на прицеп “Крепыш”

Как увеличить борта легкового прицепа, при помощи каких материалов, решать вам. Главное – точно оценивать возможности, стоимость, время и качество. Остальное зависит от модели автоприцепа. Однако перед началом переделки важно проконсультироваться с профессионалом или посмотреть рекомендации из интернета от знающих водителей.

Как увеличить борта на легковом прицепе? Ссылка на основную публикацию

Видео:Сварка бортов легкового прицепа (самодельный прицеп) #николайчернакСкачать

прицеп своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

:

Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками.

Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля.

Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий.

Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности.

Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

https://www.youtube.com/watch?v=KTww3PwCSC0

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины.

Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки.

Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами.

На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %.

Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля.

Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа.

В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше.

Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез.

Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси.

Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска.

Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу.

Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

https://www.youtube.com/watch?v=9mm96PGqg60

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины.

В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства.

Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку.

Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
5. Тормоза.
6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
7. Тент или материал для него (баннерная ткань, брезент и т.д.).
8. Крепежные приспособления (уголки, кронштейны, и т.д.).
9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
10. Сварочный аппарат.
11. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.

2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы.

   Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

1. Соединительная муфта. Служит для крепления соединительной части прицепа к машине.

   Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.

2. Сборка оси.

   Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.

3. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции.

   Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

1. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м.

Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством.

Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

https://www.youtube.com/watch?v=ToTD8nT__LM

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками.

Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового.

Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

Видео:Прицеп для АВТО своими руками.Скачать

Борта на легковой прицеп: какими они должны быть, как нарастить

Всем привет! Покупая прицеп, многие изначально продумывают перспективы его применения. Другие же только после приобретения понимают, что их ТС чего-то не хватает, нужна модернизация и улучшение.

Потому вполне закономерно, что сегодня мы поговорим про борта на легковой прицеп. Продаются автоприцепы, идущие без бортов. Их называют платформами. Кому-то нужно нарастить или изменить только задний борт, другим передний и боковые.

Выбор подбирается индивидуально. Все учитывается объем груза, который будет перевозиться на ТС. Если нарастить борта, это существенно увеличит возможности автоприцепа. Хотя наращиванием повысить грузоподъемность не удастся, зато вы сможете транспортировать более объемные и габаритные предметы, что в стандартном оснащении было невозможно.

Варианты обшивки

Для начала поговорим про изготовление бортов. А именно о материалах, которые подходят под надставные конструкции. Попробуем разобраться, из чего сделать борта и чем отличаются те или иные материалы.

В общей сложности можно выделить следующие варианты.

• Профильная труба. Так можно из профиля сделать с нуля или нарастить имеющиеся конструкции автоприцепа. Приваривают соответственно к раме ТС или имеющимся бортам. Из профильной трубы изготавливается рама, которая монтируется на автоприцеп. Далее обшивается ламинированной фанерой. Тут важно, чтобы фанера по толщине была минимум 9 мм;
• Алюминий или нержавейка. Для надставников очень хороший материал, поскольку долго служит, не ржавеет и обладает отличными характеристиками. При этом алюминиевые надставки дорогие, потому некоторые отпугивает цена;
• Пластик или стеклопластик. Встречается редко, но все же бывает. В основном подходит для создания домов на колесах или каких-то передвижных жилых комплексов. Под погрузочные работы материалы слишком хрупкие;
• Бортовой профиль. Отличный вариант, с которым удобно работать. Имеет разные подходящие размеры и конфигурации;
• Стальные листы. Тут также стоит сделать рамку, а затем обшить стальными листами. Вариант дешевле алюминия и нержавейки, но при этом потребуется дополнительно думать о сохранности металла от негативного влияния коррозии;
• Профнастил. Вообще в теории можно взять оцинкованный лист и изогнуть его под требуемую конфигурацию. Но на практике проще взять готовый металлопрофиль, гребень которого равен С10.

Материалов достаточно много. Выбирать следует тот, который будет практичным и выгодным для вас. Не экономьте, дабы потом экономия не обернулась для вас разочарованием. Грамотно распорядитесь бюджетом.

Многие предпочитают самодельные конструкции, поскольку их цена значительно ниже. Но доработка становится несколько сложнее, поскольку потребуется купить все материалы, комплектующие, крепежные элементы, установить замок, петли и пр. Если защелка окажется несоответствующей конструкции, возникнут трудности с фиксацией откидного борта.

https://www.youtube.com/watch?v=CAmr7wGb7GY

Перед тем как сделать себе дополнительные борта, высота которых будет отвечать вашим требованиям, определитесь с прицепом, над которым предстоит работать.

Довольно часто в качестве основы под переделку и монтаж надставных бортов используются следующие автоприцепы:

• Курганский;
• Лидер Плюс;
• Кремень;
• Крепыш;
• Спутник;
• Пчелка;
• МЗСА;
• Тайга;
• ВМЗ;
• КМЗ и пр.

Если вы сомневаетесь в своем решении сделать все своими руками, всегда можно обратиться за помощью к специалистам. Хорошие мастера работают в таких городах как Самара, Москва, Волгоград, Нижний Новгород и пр. Как минимум стоит проконсультироваться и решить, делать все своими руками, либо же приобрести готовые конструкции.

Популярные способы наращивания

Для чего вообще придумали наращивать борта? Все просто. Это требуется для увеличения вместительности грузовой платформы автоприцепа.

Такая доработка целиком и полностью себя оправдывает, что грузоподъемность рассчитана на большее количество грузов, нежели при нынешних бортах владелец может перевозить.

Элементарные расчеты показали, что при наращивании всего на 40 сантиметров внутреннее полезное пространство увеличивается сразу же на 70%. И это минимальный показатель. То есть возможности автовладельца и собственника автоприцепа значительно расширятся.

Потому стоит задуматься над тем, а не пора ли и вам приступить к наращиванию конструкции вашего стандартного прицепа.

Никто не спорит, что об этом нужно думать заранее, еще к моменту приобретения самого ТС. Но не все прицепы изначально обладают опцией увеличенных бортов. Порой все приходится брать в свои руки, и по мере поступления необходимости увеличивать вместительность.

Выделяют 3 наиболее распространенных варианта наращивания:

• Использование древесины. Если имеется тент и перевозить сухие грузы, дерево прослужит достаточно долго и надежно. При этом вариант доступный по цене и простой в реализации своими руками;
• Металлические конструкции. Более основательный способ, рассчитанный на длительную эксплуатацию. Металл устойчивый к внешним и внутренним воздействиям. Главное тут выбрать качественное сырье для наращивания;
• Заводские конструкции. Все чаще современные производители предлагают в качестве комплектации и опции приобрести надставные борта. Это специальные конструкции, которые можно установить на готовый прицеп достаточно легко и быстро.

Давайте коротко расскажу про особенности реализации каждого из представленных вариантов наращивания.

Готовые конструкции

Сейчас в продаже для многих прицепов можно найти готовые заводские надставные конструкции. Они отличаются по своей высоте, размерам и материалам изготовления. При этом у них есть ряд объективных преимуществ:

• высокое качество материалов;
• оптимальные размеры;
• возможность выбора;
• гарантия производителя;
• элементарный и быстрый монтаж;
• простой демонтаж надставников;
• прекрасный внешний вид;
• точное соответствие размеров;
• отсутствие необходимости делать расчеты;
• борта предлагаются под конкретные модели прицепов.

Крепление предельно простое и быстрое. Осуществляется по прилагаемой инструкции.

Видео:как сварить борта на легковой прицепСкачать

Прицеп для легкового автомобиля своими руками: поэтапная инструкция

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования.

В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям».

Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Видео:Самодельный прицеп с документами.Скачать

Прицеп своими руками для легкового автомобиля: чертежи

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

https://www.youtube.com/watch?v=xGxqiOzGaPw

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

https://www.youtube.com/watch?v=iXb6HYNFjqc

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

💡 Видео

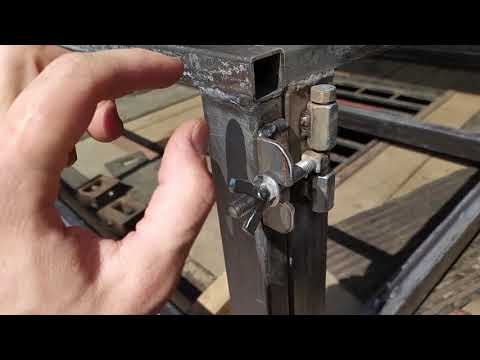

быстросъемные борта на прицепСкачать

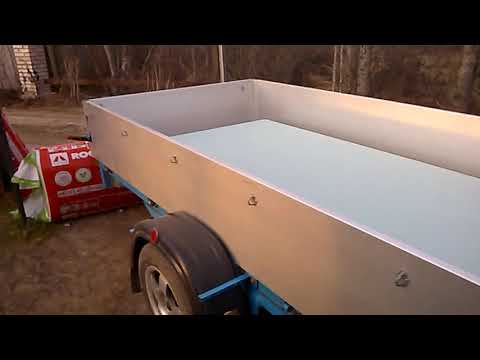

Мои ошибки при переделке бортов на прицеп "титан 2"Скачать

Подъемный тент для легкового прицепа автомобиля.Скачать

Самодельные замки на борта.Скачать

Самодельные борта на заводской прицеп из профиляСкачать

Обзор самодельных легковых прицеповСкачать

Самодельный прицепСкачать

НЕ ВЫКИДЫВАЙТЕ старый ПРОФЛИСТ. Новые борта из старой оцинковки!Скачать

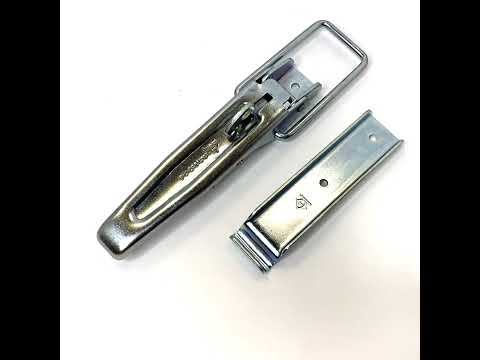

Бортовой замок накладной для легкового прицепа защелка для борта и ответная часть комплект 2 штСкачать

Раздвижной задний борт на легковом прицепе.Скачать

Установка дополнительных бортов на прицеп "Stema"Скачать

Простой и дешёвый замок борта для легкового прицепа за 55 рублейСкачать

Самодельный легковой прицепСкачать

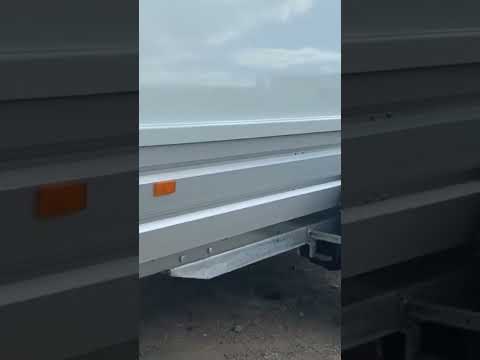

Почему новые борта легкового прицепа МЗСА лучшие!? ЦЛП АРИВАСкачать

Трехосный бортовой прицеп с поворотной осьюСкачать
